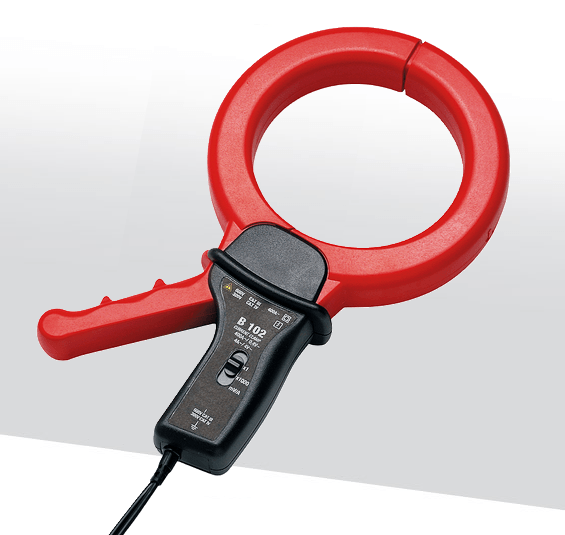

Pinza LMA B102
Pinza per dispersioni utilizzabile su analizzatori della serie NanoVIP®
La pinza B102 viene impiegata per la misurazione delle correnti di dispersione.
Versatile, semplice nell’uso e potente
- Utilizzabile su analizzatori della famiglia NanoVIP® senza necessità di alimentazione o amplificazione esterna.
- Progettato per la misura di correnti deboli di dispersione
- Resistente e affidabile
- Le ganasce possono afferrare conduttori fino a 115 mm di diametro.
- Utilizzo su sistemi monofase o trifase, con correnti in fase o non in fase e su circuiti equilibrati o no
- La conformazione ne permette un uso sicuro anche indossando i guanti di sicurezza
Caratteristiche
La pinza B102 viene impiegata per la misurazione delle correnti di dispersione.
Consente di localizzare il guasto o di anticiparlo, senza scollegare le apparecchiature collegate.
È stata realizzata in particolare per individuare le correnti deboli di guasto sui circuiti di potenza.
La pinza amperometrica B102 è utilizzabile su tutti gli analizzatori della famiglia NanoVIP® per la misura delle correnti alternate fino a 1000 A ad esclusione dei modelli DE, DS e DGP.
Per i modelli più vecchi di NanoVIP® (privi di riconoscimento automatico) sono disponibili, opzionalmente, adattatori che ne consentono l’impiego.
Brochure pinza per dispersioni di terra LMA B102 428 115 downloads
Pinza per la rilevazione delle dispersioni di corrente verso terra degli impianti...| Measured range | 4A rating: 0,5 mA up to 4A 400A rating: 0,5 mA up to 400A |
| Operating voltage | 600V rms |
| Overload | 2000A DC and 100A AC up to 1kHz |
| Accuracy and Phase shift | 4A rating 400A rating |
| Output/input ratio | 1 mV AC / A AC |
| Overloads | Ip limit current: permanent 400 AC RMS Peak current: < 1000A. Permissible transient di/dt: ≤30 A/µs. Conductor temperature: ≤ 70°C with a maximum peak of 90°C. |
| Frequency | From 48 Hz to 1 kHz. |
| Electrical safety | Class II equipment with double or reinforced insulation between the primary and the secondary (winding connected to the connection cable) as per EN 61010-1 & EN 61010-2-032: – 1000V CAT III, pollution degree 2 – 600V ACT III, pollution degree 2 – Type-B sensor |
| (1) Conditions of reference | 23 °C ± 5 °K, 20% to 75% RH Continuous external DC magnetic field (earth field) < 40 A/m Absence of external AC magnetic field External electrical field < 1 V/m Position of conductor measured: centred in the measurement coil Shape of measurement coil: quasi-circular Measurement instrument input impedance (oscilloscope) ≥ 1 MΩ Frequency and form of signal measured: 40 to 400 Hz sinusoidal |
| Dimensions | 285 x 175 x 45 mm |
| Weight | 1300g |
| Operating temperature | -10 °C to +55 °C |
| Storage temperature | -40 °C to +80 °C |
| Operating altitude | 0 to 2000 m (for 600V CAT III) |
| Clamping capacity: | 1 cable Ø 115mm |
| Self-extinguishing capability | Casing: UL94 V2 Jaws: UL94 V0 |
| 4AADM | PINZA LMA PER LA MISURA DELLE DISPERSIONI |
