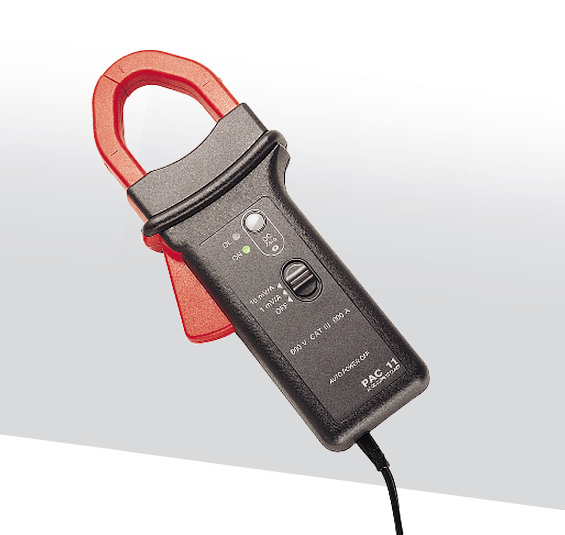

Pinza amperometrica AC/DC PAC11
– Fuori produzione –
Pinza amperometrica AC/DC per analizzatori della serie NanoVIP®
Pinza amperometrica per misura di correnti AC da 0.2 A a 400 A e di correnti DC da 0,4A a 600A, caratterizzata da un’ottima precisione e stabilità di misura in tutto il range.
Versatile, semplice nell’uso e potente
- Utilizzabile su analizzatori della famiglia NanoVIP® senza necessità di alimentazione o amplificazione esterna.
- Dotata di sistema di riconoscimento automatico se utilizzata sui più recenti analizzatori della serie NanoVIP®: TWOTM, CUBETM e QUADRATM
- Progettato per la misura di correnti alternate fino a 400V e continue fino a 600V
- Doppia scala
- Resistente e affidabile
- Le ganasce possono afferrare conduttori fino a 30 mm di diametro.
- Dotata di un sistema di disattivazione dello stand-by automatico
- La precisione che offre su tutto il campo di misura le consente un utilizzo molto ampio (dal civile all’industriale)
- La conformazione ne permette un uso sicuro anche indossando i guanti di sicurezza
- Dispone opzionalmente di adattatori per l’utilizzo con analizzatori Elcontrol di vecchia generazione, cioè privi di riconoscimento automatico delle pinze
Caratteristiche
La pinza PAC11 ad effetto Hall permette la misura di correnti Ac e DC.
La capacità di serraggio permette di misurare su conduttori con diametro fino a 30 mm e piccole barre.
Il metodo ZeroDC semplificato ne rende l’uso particolarmente semplice e intuitivo.
La pinza amperometrica PAC11 è utilizzabile su tutti gli analizzatori della famiglia NanoVIP® per la misura delle correnti alternate fino a 400 A e continue fino a 600 A.
Per i modelli più vecchi di NanoVIP® (privi di riconoscimento automatico) sono disponibili, opzionalmente, adattatori che ne consentono l’impiego.
Brochure pinza amperometrica DC SC3C 145kb 28 downloads
Brochure pinza amperometrica SC3C per correnti conrinue fino a 1000A; utilizzabile...| Measured range | AC: 0,2 A up to 400A (600A peak) DC: 0,4 A up to 600A |
| Operating voltage | 600V rms |
| Overload | 2000A DC and 100A AC up to 1kHz |
| Bandwidth | DC…10 kHz at -3dB |
| Common mode voltage | 600 V rms |
| Influence of adjacent conductor: | < 10mA/A at 50 Hz |
| Influence of conductor position in jaws: | 0.5 % of the reading |
| Influence of DC current >20A overlying on the nominal current: | < 1% of output signal for a current ≤ 30A DC |
| Battery | 9V alkaline |
| Battery lasting time | 50 hours |
| (1) Conditions of reference | 23 °C ± 5 °K, 20% to 75% RH Continuous external DC magnetic field (earth field) < 40 A/m Absence of external AC magnetic field External electrical field < 1 V/m Position of conductor measured: centred in the measurement coil Shape of measurement coil: quasi-circular Measurement instrument input impedance (oscilloscope) ≥ 1 MΩ Frequency and form of signal measured: 40 to 400 Hz sinusoidal |
| Electrical safety | Class II equipment with double or reinforced insulation between the primary and the secondary (winding connected to the connection cable) as per EN 61010-1 & EN 61010-2-032: – 1000V CAT III, pollution degree 2 – 600V ACT III, pollution degree 2 – Type-B sensor |
| Dimensions | 224 x 97 x 44 mm |
| Weight | 440g |
| Operating temperature | -10 °C to +55 °C |
| Storage temperature | -40 °C to +80 °C |
| Influence of temperature: | < 300 ppm/°K or 0.3%/10 °K < 0.3 A/°K |
| Relative humidity for operation: | +10 °C to 35 °C: 90 ±5% RH (without condensation) +40 °C to 55 °C 70 ±5% RH (without condensation) |
| Influence of relative humidity: | from 10% to 90% RH at reference temperature: < 0.1% |
| Operating altitude | 0 to 2000 m (for 600V CAT III) |
| Clamping capacity: | 1 cable Ø 30mm or 2 cables Ø 24mm or 2 busbars 31.5x10mm |
| Drop test: | 1 m on a 38mm container of oak on concrete, test in accordance with IEC 1010 |
| Shock resistance: | 100 g in accordance with IEC 68-2-27 |
| Vibration resistance: | 5/15 Hz 1.5 mm; 15/25 Hz 1 mm; 25/55 Hz 0.25 mm; (IEC 68-2-6) |
| Self-extinguishing capability | Casing: UL94 V2 Jaws: UL94 V0 |
| 4AABUS | PINZA AMPEROMETRICA AC/DC PAC11 |
