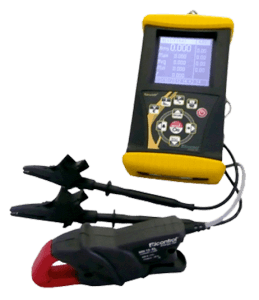

NANOVIP® TWO™
Analizzatore portatile della qualità dell’energia di reti elettriche
NanoVIP® TWO™ è un avanzato dispositivo dotato di tutte le funzioni necessarie alla misurazione ed il monitoraggio sia dei consumi elettrici che della power quality che permette un’analisi professionale adeguata alle più elevate esigenze.
Può essere utilizzato su reti monofase, trifase equilibrate in bassa e media tensione.
Caratteristiche come la durata delle batterie (oltre 24 ore con una carica) e la notevole capacità di memorizzazione dati (si può superare l’anno di campagna) fanno di NanoVIP® TWO™ uno strumento professionale di elevata affidabilità, adatto ai professionisti più esigenti.
Precisione nella misura,
facilità nell’uso
facilità nell’uso
- Leggero, maneggevole, multilingua, con performaces e caratteristiche al top della sua categoria
- LCD grafico che permette un’ampia duttilità nella visualizzazione (menu multilingua, forme d’onda, istogrammi, personalizzazioni delle pagine, disegni, schemi, immagini, etc.)
- Software PC NonoStudio dedicato tramite il quale è possibile effettuare analisi evolute dei dati memorizzati sulla uSD
- 1 canale di misurazione della tensione (1 fase + neutro) fino a 600V CAT III, con la possibilità di misurare anche la tensione continua, con la precisione dello ±0,25%+err.FS
- 1 ingresso di corrente con la possibilità di misurare anche la corrente continua, con la precisione dello ±0,25%+err.FS
- Verifica automatica della correttezza di connessione dell’apparecchio alla rete
- Possibilità di utilizzare pinze amperometriche flessibili fino a 3000A o altri captori con fondo scala impostabile dall’utente
- Batterie ad alta capacità che consentono un’autonomia di campagna superiore alle 24 ore anche in assenza di alimentazione di rete; nessun limite di campagna se collegato alla rete
- Potente motore di calcolo che permette oltre alla misurazione di tutte le grandezze elettriche standard (V I P Q A F PF THD% ecc.) in vero valore efficace (TRMS): armoniche fino alla 50°, dips, swells, microinterruzioni e molte altre
- 20 allarmi (generici, swells, dips e interruzioni)
- Misurazione dell’energia in 4 fascie orarie (tariffe) impostabili
impieghi
Il NanoVIP2 è uno strumento maneggevole, compatto e leggero rivolto sia a coloro che vogliono operare sui propri impianti che a professionisti del settore che necessitano di dettagliate e precise analisi della qualità dell’energia; NanoVIP consente in maniera facile ed intuitiva di:
- Tenere sotto controllo i carichi, i consumi e i relativi costi di rete
- Controllare in servizio il corretto dimensionamento degli impianti
- Prevenire i rischi per surriscaldamento e carenze d’isolamento dovuti ad alti contenuti armonici
- Risolvere correttamente i problemi di rifasamento
- Individuare ed eliminare punte di carico e superi di potenza al fine anche di ridurre l’impegno elettrico contrattuale
- Verificare e valutare i rendimenti di gruppi di continuità, con misure ac/dc;
- Misurare segnali anche non simmetrici per controlli pwm su inverter
- Individuare presenza di armoniche, interruzioni, sovraccarichi o buchi di tensione potenzialmente dannosi per macchinari e impianti
- Intercettare fluttuazioni e variazioni veloci dei segnali di corrente e tensione;
- Misurare le correnti di spunto di motori e macchinari elettrici
Standard | IEC61000-4-30 Class S |
Dimensioni | 203x116x53mm |
Sicurezza | 600V CAT III |
Grado di protezione | IP30 |
Peso | 580g. |
Tipo | LCD dot matrix retroilluminato bianco |
Lingue | Inglese – Spagnolo – Italiano – Tedesco – Francese |
Comunicazioni | USP verso PC |
Memoria interna | 64kB |
Memoria esterna | Micro SD (2GB in dotazione) |
Temperatura di funzionamento | da -10 a +55 °C |
Umidità relativa | Max 95% |
Alimentatore esterno in dotazione | Wall-plug switching esterno, input 100-240VAC ±10% 47-63Hz, con spina intercambiabile; output 7,5VDC – 12W |
Pacco batteria in dotazione | 4 x AA MiMh 2100mAh |
Autonomia di carica della batteria | >24h |
Sistemi monofase | – |
Sistemi trifase 4 fili, equilibrati | – |
Sistemi trifase 3 fili, equilibrati | – |
Analisi energetica tradizionale | V, I, P, Q, S, F, PF, THD(V)%, THD(I)%, cosj, j, picchi, minimi, massimi, medie, max. demand, ecc. |
Contatori | kWh, kVArh, kVAh sia assorbiti che generati |
Forme d’onda | V e I |
Armoniche | Valori e spettro fino alla 50ma |
Sags | Dips, swells e interruzioni di rete |
Transitori veloci | Sovracorrenti e sovratensioni |
Test EN 50160 | – |
Corrente di spunto | – |
Misure in DC | – |
K factor | Fino al 25mo ordine |
Allarmi | A video |
Log allarmi | 5 a video |
Fasce tariffarie | 4 |
Costi energetici | – |
Campagne di misura | Illimitate, fino a riempimento scheda di memoria |
Periodicità di rinfresco dei dati a video | 1 sec. |
Tipo di collegamenti possibili | Rete trifase (3 o 4 fili) bifase (2 fili) e monofase |
Tipo di rete collegabile | Bassa e Media Tensione (BT e MT) |
TENSIONE (TRMS) | 1 canale 4MOhm, 2 scale |
CORRENTE (TRMS) | 1 canale 10kOhm |
POTENZE | Attiva, reattiva e apparente. Singola fase e totale |
CONTATORI DI ENERGIA | kWh, kvarh, kVAh |
ANALISI ARMONICA | Fino al 50mo ordine |
ANALISI parametri EN50160 | Interruzioni, Buchi tensione e sovratensioni da 500mS |
ANALISI Transitori | Sovratensioni, sovracorrenti e correnti di spunto |
Conformità CE | 93/68/CEE (materiale elettrico in B. T.); |
89/336/CEE e 2004/108/CE (EMC – Compatibilità Elettromagnetica) | |
2006/95/CE – 72/23/CEE (LVD – Bassa Tensione); | |
2002/95/CE (RoHS – Restrizioni all’uso di Sostanze Pericolose); | |
2002/96/CE e 2003/108/CE (WEEE/RAEE – Rifiuti Apparecchiature Elettriche ed Elettroniche). | |
Sicurezza | EN 61010-1 |
Compatibilità elettromagnetica (EMC) | EN 61326 |
EN 61326/A1 | |
EN 61326/A2 | |
EN 61326/A3 | |
Temperatura | IEC 60068-2-1 (temperatura di funzionamento) |
IEC 60068-2-2 (temperatura di conservazione) | |
Vibrazioni | IEC 60068-2-6 |
Umidità | IEC 60068-2-30 (umidità) |
Sovraccarico | IEC 60947-1 |
Codice | Descrizione |
4NAN2N | NANOVIP TWO SENZA PINZA |
4NAN2 | NANOVIP TWO CON PINZA NANOFLEX 3kA |
4NAN2A | NANOVIP TWO CON PINZA 200A |
4NAN2B | NANOVIP TWO CON PINZE NANOFLEX + 200A |
4NAN2C | NANOVIP/TWO CON PINZE 1x200A + 1x5A |
4NAN2D | NANOVIP/TWO CON PINZE 1x200A + 1x1000A |
4NAN2E | NANOVIP TWO CON PINZA 1000A |
Articolo | Quantità | Standard/Option |
NanoVIP® TWO™ | 1 | Standard |
Batteria | 1 | Standard |
Cavi di tensione | 2 | Standard |
Coccodrilli | 2 | Standard |
microSD 4Gb | 1 | Standard |
microSD adattatore | 1 | Standard |
Alimentatore esterno | 1 | Standard |
Valigia rigida | 1 | Standard |
Imballo | 1 | Standard |
Certificato di calibrazione | 1 | Standard |
Pinze/Sensori amperometrici AC | 1 o più | Optional – In base al pacchetto |
Pinza amperometrica DC | 1 o più | Optional – In base al pacchetto |
