Rifasamento

Sistemi di rifasamento Elcontrol

Caratteristiche e campi di utilizzo dei quadri Elcontrol

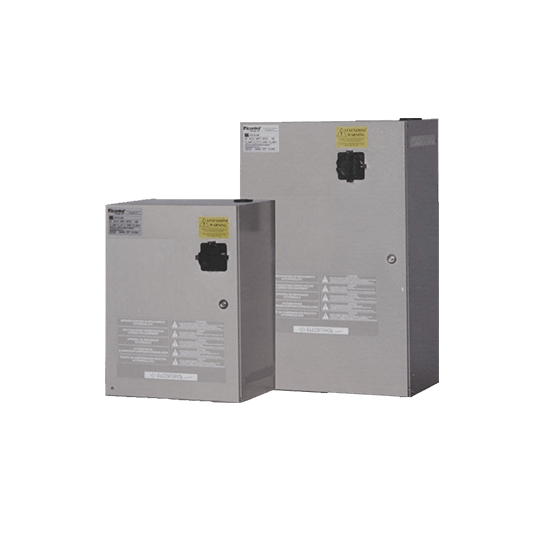

STPF

Sistemi di rifasamento fisso

  • Dimensionato per reti 400V 50Hz
  • Impiego di condensatori 440V ad elevata sovracorrente ammissibile per una maggior affidabilità nel tempo
  • Impiegabili in reti a moderato contenuto armonico (THDI < 20%)
  • Per potenze fino a 125 kVar
  • Adatti per il rifasamento di trasformatori MT/bt con secondario 380-400V 50Hz

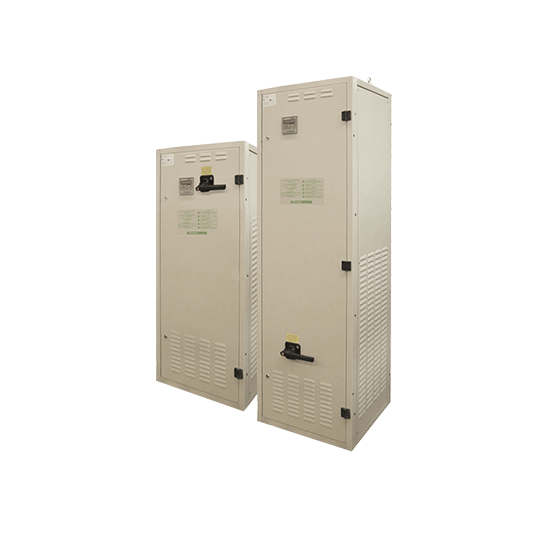

ARCM

Rifasamento automatico fino a 1000kVar

  • Reti trifase 400V 50Hz
  • Potenze da 275 kVar
  • Versioni con condensatori 400V, 440V e 500V
  • Adeguati a reti con elevato contenuto armonico (THDI < 60%), non risonanti

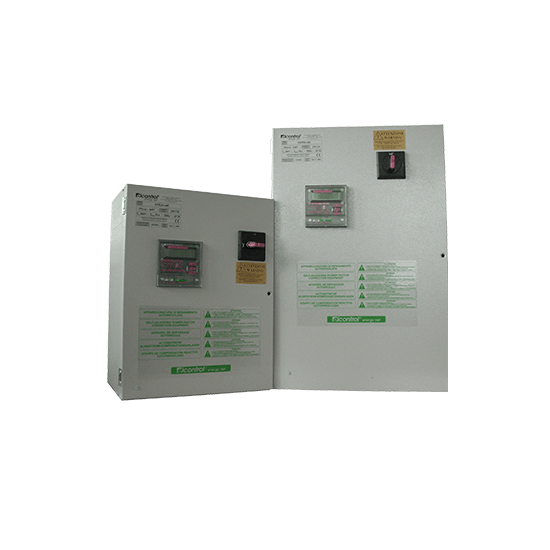

STP

Rifasamento automatico fino a 50 kVar

  • Reti trifase 230V e 400V a 50Hz
  • Versioni con condensatori da 230V, 400V, 440V o 500V
  • Adatti a reti con contenuto armonico fino a 60 % di THDI, non risonanti

ARCM 5H

Rifasamento automatico antirisonante fino a 1000kVar

  • Reti trifase 400V 50Hz
  • Potenze da 275 kVar
  • Versioni con condensatori 400V, 440V e 500V
  • Reattanze trifase di antirisonanza 5H
  • Adeguati a reti con elevato contenuto armonico fino a 60% di THDI e moderato rischio di risonanza

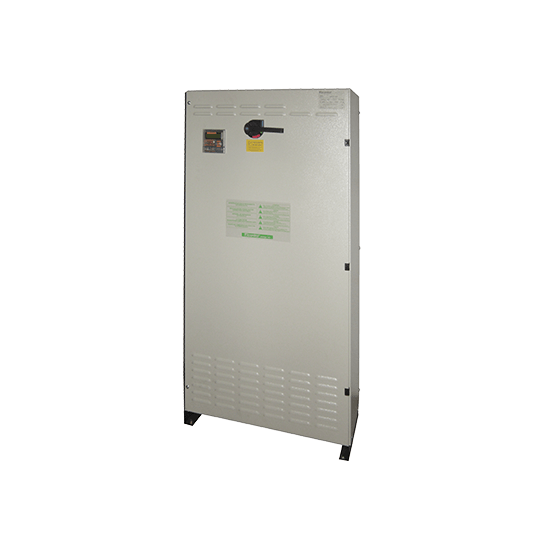

QR

Rifasamento automatico fino a 250 kVar

  • Reti trifase 400V 50Hz
  • Versioni con condensatori 400V, 440V e 500V
  • Soluzioni per contenuto armonico fino a 60% di THDI, non risonanti.

ARCM 7H

Rifasamento automatico antirisonante fino a 1000kVar

  • Reti trifase 400V 50Hz
  • Potenze da 275 kVar
  • Versioni con condensatori 400V, 440V e 500V
  • Reattanze trifase di antirisonanza 7H
  • Adeguati a reti con elevato contenuto armonico fino a 60% di THDI ed elevato rischio di risonanza

Caratteristiche comuni

Elcontrol progetta, produce e assembla non solo la parte di potenza ma lo stesso regolatore PFR96; per questo è in grado di adattare i propri quadri alle più gravose applicaizioni.

I quadri della serie ARCM, grazie alla lo struttura modulare a gradini, possono essere ampliati successivamente alla loro installazione nel caso le condizioni di carico variassero.
