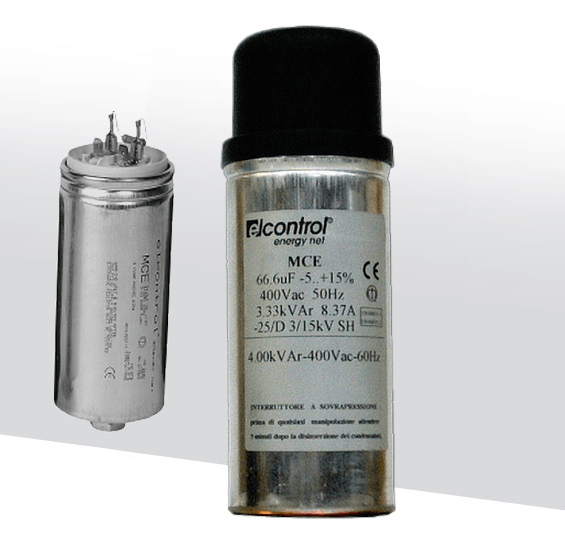

Condensatori monofase MCE

Condensatori monofase in film di polipropilene

Condensatori monofase in film di polipropilene metallizzato autorigenerabile, con impregnante atossico e biodegradabile; ogni elemento è posto in custodia metallica dotato di dispositivo di protezione a sovrapressione, che interviene in caso di guasto non rigenerabile.

E’ prevista su ogni condensatori una di resistenza di scarica, che permette di ridurre la tensione residua del condensatore in meno di 75V in 3 minuti, in conformità con la Norma CEI EN 60831.

Il condensatore MCE (ad eccezione delle taglie 4,17kvar) può essere dotato di una induttanza avvolta in aria, montata su supporto plastico che, accoppiata al condensatore, permette di ridurre il picco di corrente che nasce all’atto dell’energizzazione del condensatore.

Affidabili, sicuri e potenti

  • Custodia metallica
  • Dispositivo antiscoppio
  • Impregnante atossico e biodegradabile
  • Autorigenerabili

Perchè condensatori in olio

Elcontrol Energy Net, pur essendo in grado di fornire diverse tipologie di condensatore, per i propri quadri di rifasamento sceglie i condensatori in olio per garantire la massima affidabilità e sicurezza degli impianti.

Le primcipali finzionalità dell’olio sono notoriamente:

  • Isolamento
  • Smaltimento del calore
  • Sicurezza

La rigidità dielettrica dell’olio è nettamente superiore a quella garantita da Azoto o resina; rispetto all’Azoto la rigidità dielletrica dell’olio è tre volte superiore, garantendo un notevole isolamento.

Un miglior smaltimento del calore è garantito da una conducibilità termica di oltre 5 volte superiore a quella dell’azoto, mentre è paragonabile a quella della resina.

L’olio garantisce una immediata visibilità del condensatore danneggiato; il rischio incendio può ritenersi sostanzialmente invariato rispetto all’azoto poichè il film di polipropilene possiede una levata infiammabilità. Il dispositivo antiscoppio garantisce comunque il condensatore MCE contro l’esplosione.

Frequenza nominale 50 Hz – 60 Hz
Tensione massima 1.1Vn per 8h/24h
Corrente massima 1.3In
Perdite dielettriche <0.4W/kvar
Classe di temperatura -25/D
Norme di riferimento CEI EN 60831/1-2
Modello/Model Codice/item code Potenza
[kVar@50Hz]
Tensione
[V]
Corrente
[A]
Dimensioni
[mm]
Peso
[kg]
MCE1.67-230 2WA29 1.67 230 7.3 60×160 0.39
MCE1.67-230 2WA3B 0.83 400 2 40×125 0.14
MCE1.67-230 2WA3C 1.67 400 4.1 60×120 0.29
MCE1.67-230 2WA3D 3.33 400 8.3 60×160 0.39
MCE1.67-230 2WD01 4.17 400 10.4 60×160 0.40
MCE1.67-230 2WA3E 0.83 440 1.9 40×125 0.14
MCE1.67-230 2WA3F 1.67 440 3.8 60×120 0.31
MCE1.67-230 2WA3G 3.33 440 7.6 60×160 0.39
MCE1.67-230 2WD02 4.17 440 9.5 60×160 0.45
MCE1.67-230 2WCBI 4.00 500 8.0 60×160 0.38
MCE1.67-230 2WCO3 3.33 500 6.7 60×160 0.41
MCE1.67-230 2WA3J 3.33 550 6.1 60×160
