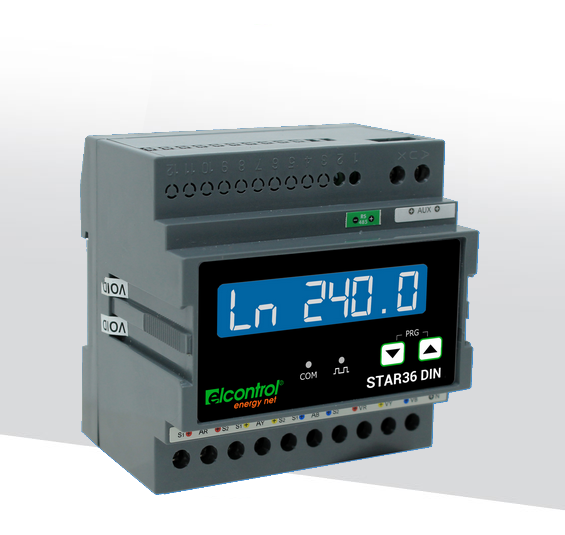

STAR36 DIN

Analizzatore/Contatore di Energia da quadro guida DIN

STAR36 è un analizzatore da quadro su guida DIN economico e dedicato alla misura delle principali misure elettriche di un impianto in Bassa e media tensione.
La capacità di misura dei valori assorbiti e generati nonché i principali valori di distorsione armonica rende STAR36 uno strumento completo in un range di prezzo molto competitivo.
La comunicazione RS485 completa il ventaglio di prestazioni messo a disposizione dell’utilizzatore.

Icon

Brochure Analizzatore STAR36 DIN™ 465kb 63 downloads

Brochure analizzatore STAR36 DIN™ ...

Uno strumento potente e versatile:

  • Ridotti ingombri in profondità nel pannello; meno di 60mm
  • THDI e THDV
  • Unbalance
  • Sfasamento
  • Comunicazione 485
  • Potenze ed energie assorbite e generate
  • Accuratezza secondo IEC 62053-21
  • Costruzione in plastica autoestinguente

impieghi

STAR396 è uno strumento da quadro su guida DIN compatto per misurare e distribuire in rete un ampia gamma di parametri elettrici; è particolarmente indicato come analizzatore/ contatore in reti di misurazione ma, grazie al proprio display, può essere usato anche in installazioni stand-alone:

  • Si applica sistemi squilibrati monofase
    e trifase a triangolo o a stella
  • Tutte le misure sono inviate in rete tramite
    RS485
  • Utilizzato nel monitoraggio dei consumi
    in grandi impianti di

    • Produzione
    • Data center
    • Centrali termiche ed elettriche
    • Installazioni solari ed eoliche
Dimensioni 6 moduli DIN
Alimentazione 80-300V AC/DC,  50-60 Hz  8VA
Assorbimento 4VA
Display LED
Peso 275g
Connessioni elettriche Terminali rimovibili con viti di ritegno
Comunicazioni RS485
Livello di protezione Strumento IP51; pannello frontale IP54
ELECTROMAGNETIC COMPATIBILITY:
Electrostatic discharge IEC 61000-4-2g
Immunity to Electromagnetic RF Fields IEC 61000-4-3g
Conducted Immunity IEC 61000-4-6g
Immunity to Magnetic Fields IEC 61000-4-8g
Immunity to voltage dips and interruptions IEC 61000-4-11g
Fast transient IEC 61000-4-4g
Immunity to surge waves IEC 61000-4-5g
Impulse voltage; conducted and radiated emissions CISPR-22
SAFETY AND STANDARDS:
Construction IEC/EN 61010-1 ed.3, CAT III, 300 V LN / 600 V LL , protective class II.
Standards
