NANOVIP® QUADRA™
Master device
Analizzatore portatile della qualità dell’energia in reti MRH™
NANOVIP® QUADRA™ rappresenta la nuova frontiera di analizzatori moderni poichè implementa la tecnologia MRH™ che permette di funzionare sia come un analizzatore di potenza portatile standard, sia come controller di una vasta rete di misurazione MRH™.
In modalità stand-alone include tutte le caratteristiche del suo parente NANOVIP® CUBE™ ma con la capacità di eseguire misure di impianti solari sistema solare e dei relativi test di conformità.
Quando opera in modalità master di una rete di misurazione MRH™ può contemporaneamente effettuare misurazioni locali e raccogliere da più punti ein tempo reale misure eterogenee tramite altri dispositivi MRH™.
L’estrema flessibilità e semplicità di utilizzo sono le caratteristiche più importanti che caratterizzano l’analizzatore master NANOVIP® QUADRA™.
Precisione di misura ed estrema flessibilità
- auto impostazione della connessione di rete wireless
- riconoscimento automatico dei dispositivi disponibili
- configurazione automatica della composizione della rete
- massima distanza di collegamento punto-punto indoor: 60m
- massima distanza di collegamento punto-punto outdoor: 600m
- modalità solare standalone e solare rete
- può operare su reti: monofase, bifase, trifase equilibrata con o senza neutro, trifase sbilanciato con o senza neutro
- analisi energetica tradizionale completa (V, I, P, Q, S, F, PF, THD%, valori istantanei / minimo / massimo / media, contatori di energia assorbita e generata sia trifase per ogni fase).
- può misurare energie eterogenee e potenza: solari, carichi elettrici, generatori, sistemi di stoccaggio, connessioni multiple di rete, eolici, UPS, inverter ecc
- permette l’analisi in tempo reale dei parametri generali di qualità dell’alimentazione di reti complesse e distribuite
- spettro armonico per ogni fase e per il neutro fino al 50 °
- squilibrio di fasi di alimentazione
- interruzioni di rete, sovratensioni, sottotensioni
- prove di conformità alla norma EN 50160
- la misura reale del neutro corrente
- Visualizzazione delle forme d’onda delle correnti e tensioni
- 4 bande tariffarie impostabili con la visualizzazione dei relativi costi
- Configurazione e visualizzazione degli allarmi su 20 grandezze
- Visualizzazione del decorso temporale di parametri selezionabili (trend)
- Controllo automatico del corretto collegamento dello strumento dell’impianto
- Realizzazione di campagne di misura a lungo termine (oltre 24 in modo indipendente, senza limiti, se collegato alla rete)
- multilingua
Campi di impiego
NANOVIP® MRH™ è la tecnologia di misurazione Elcontrol per i moderni analizzatori professionali della qualità dell’energia, progettati per supportare le esigenze di misura più impegnative. Il sistema di misura NANOVIP® QUADRA™ permette di eseguire misure:
Multipunto

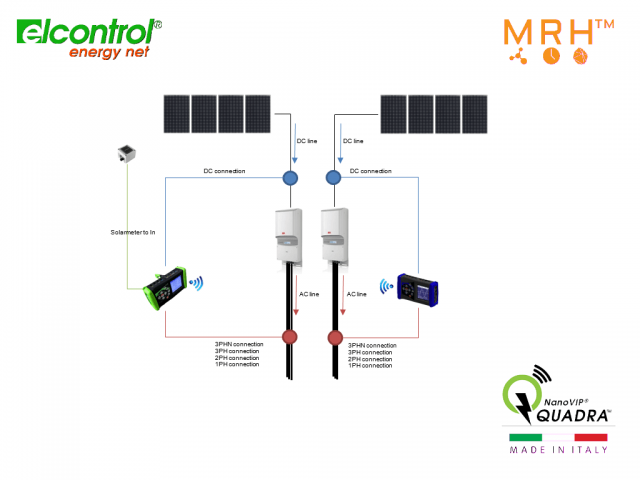

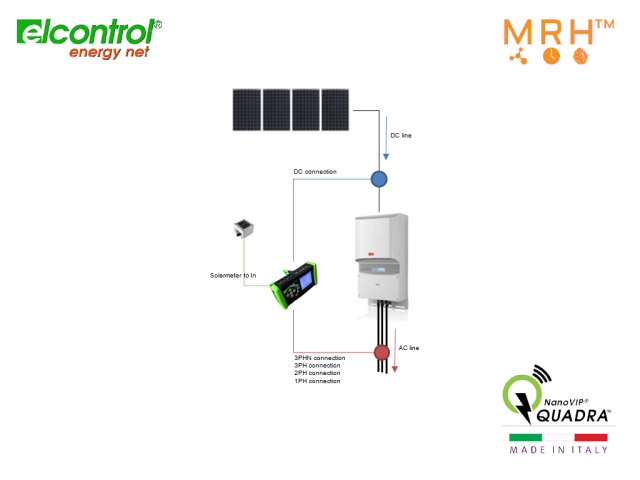

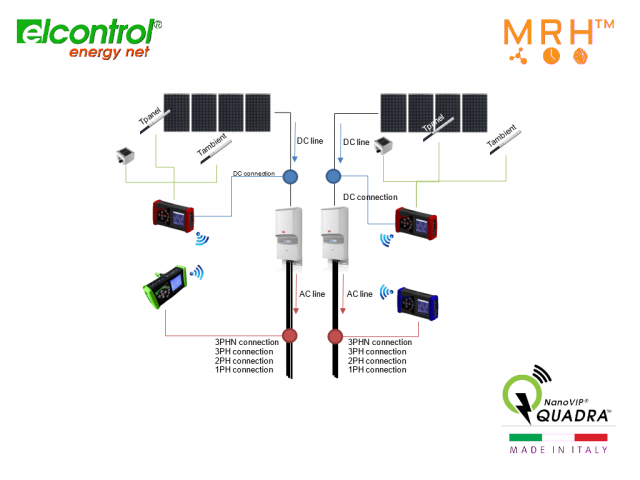

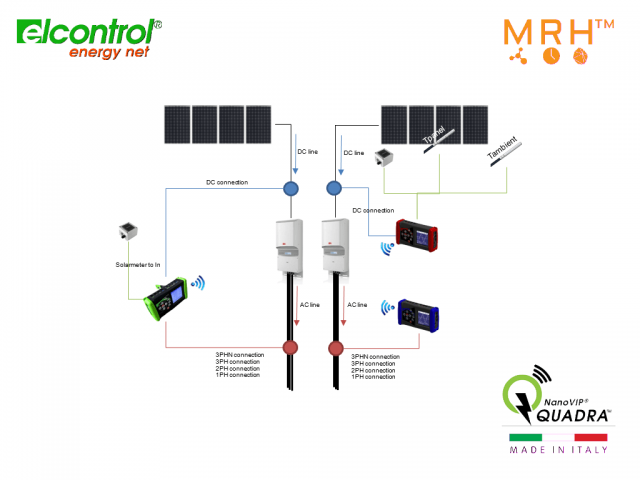

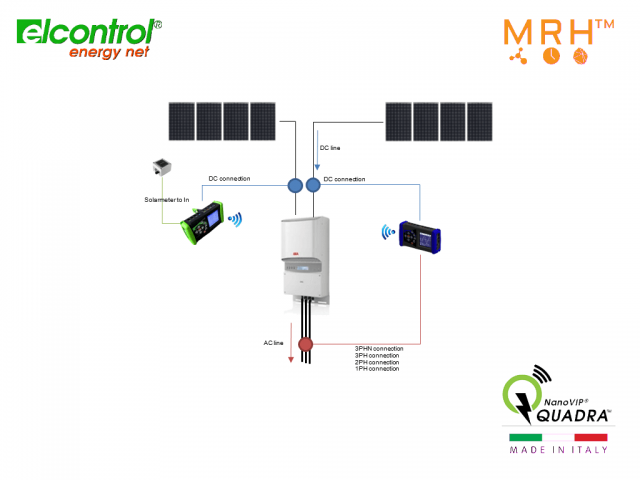

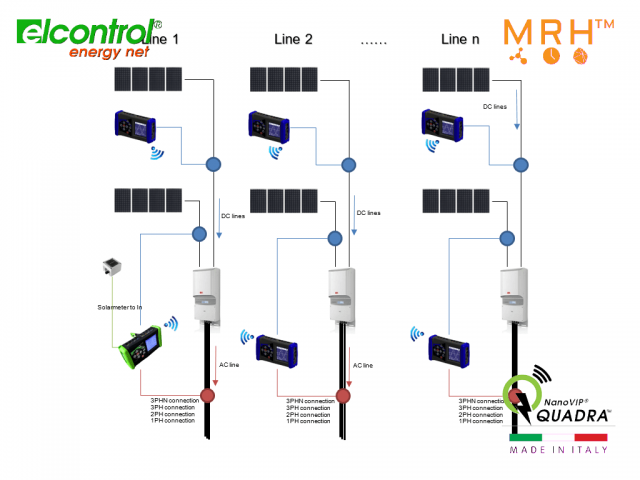

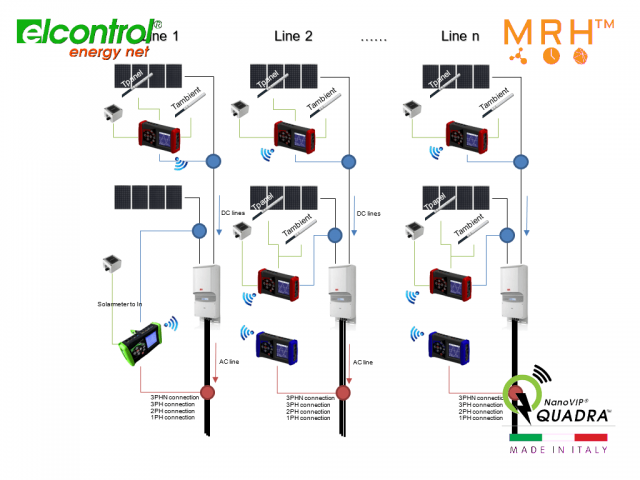

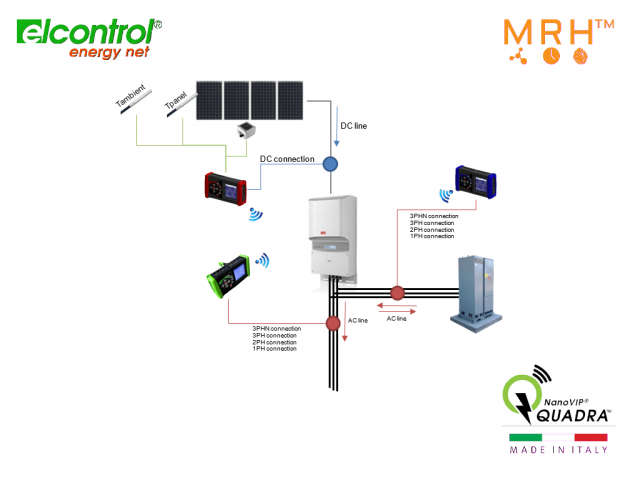

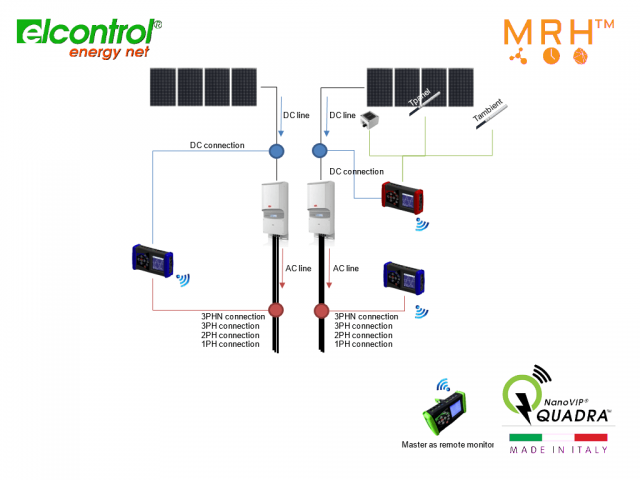

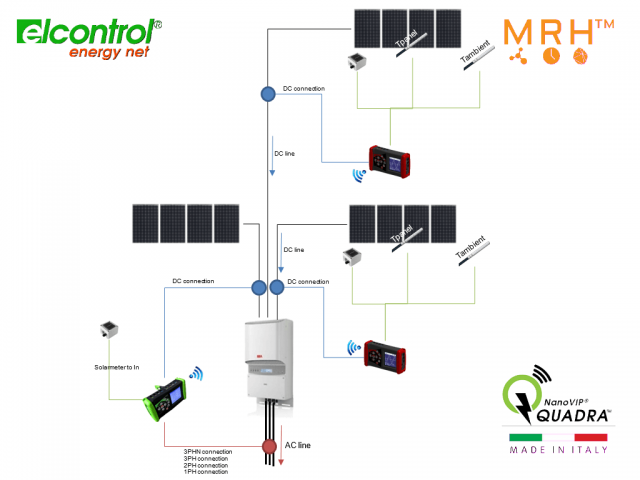

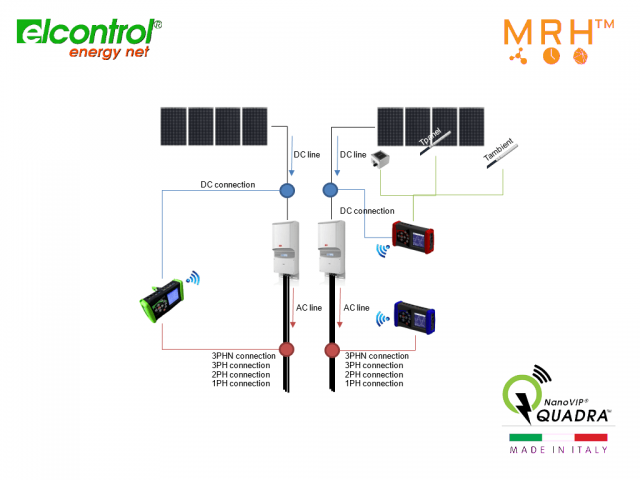

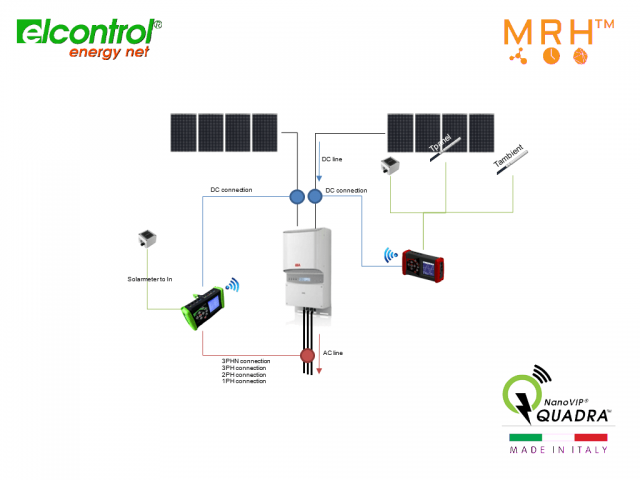

NANOVIP® QUADRA™, grazie alla tecnologia MRH™, è in grado di connettere via wireless fino a 5+1 dispositivi remoti da cui recuperare le misure e calcolare automaticamente i parametri globali di rete; allo stesso tempo è possibile consultare i dati di un qualsiasi dispositivo della rete e avviare campagne di misura su tutti i punti della rete.
Tempo reale
NANOVIP® QUADRA™ permette all’utente di controllare a distanza in tempo reale i dati di un qualsiasi punto di misura remoto della rete

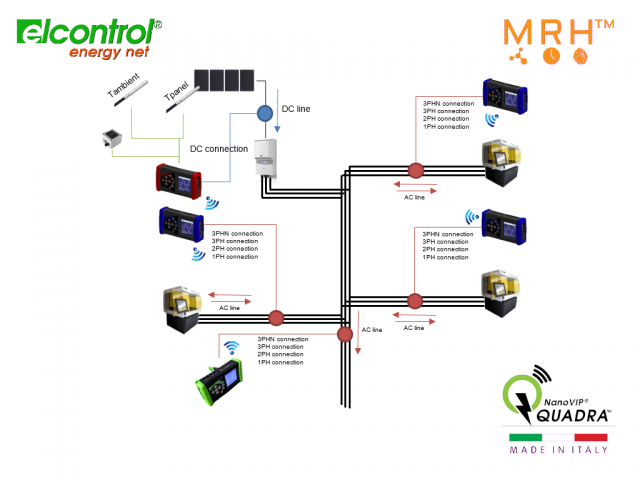

Eterogeneo
Ogni dispositivo remoto può essere configurato con ruoli diversi all’interno della rete (Carico, Generatore, Solare ecc) per consentire al dispositivo QUADRA master di raccogliere tutte le misure eterogenee e calcolare i parametri globali della rete
La tecnologia NANOVIP® MRH™ permette all’utilizzatore:
- valutare contemporaneamente molti punti diversi di uno stesso newtork
- gestire misure eterogenee: solare, carico, generatore, stoccaggio ecc.
- consultare dati di misurazione remoti direttamente dal dispositivo master di rete
- disporre immediatamente di tutti i dati e parametri globali del sistema
- rendere semplice la misraizone e il controllo di sistemi solari anche complessi
- fare una immediata analisi di reti ibride
- catturare eventi in diversi punti di una rete contemporaneamente
- controllare e valutare i rendimenti di UPS, misurazioni AC / DC
- rendere semplici misure complesse
| Standard | IEC61000-4-30 Class S |
| Dimensions | 203x116x53mm |
| Safety | 600V CAT III |
| Protection degree | IP30 |
| Weight | 580g. |
| Display type | LCD dot matrix with backlight |
| Communication | USB to PC, wireless to/from devices |
| Onboard memory | 64kB |
| External memory | Micro SD (4GB supplied) |
| MRH master operating mode | yes |
| MRH client operating mode | no |
| Standalone | yes |
| Single point monitoring | yes |
| AC measurements | yes |
| DC measurements | yes |
| Solar measurements | yes |
| Solar panel and strings test CEI 8225 | yes |
| Multilines solar system test CEI 8225 | yes |
| Solar realtime measurements | yes |
| Solarmeter interface | yes |
| Temperatures interface | no; to be set manually |
| Wind speed interface | no |
| General transducers interface | no |
| Harmonics | yes |
| Transients | yes |
| Inrush | yes |
| Wave form | yes |
| Counters | yes |
| Alarms | yes |
| Active, Reactive and Apparent P, E | yes |
| Tariffs | yes |
| EN50160 test | yes |
| QUADRA Studio software | included |
| Indoor wireless point to point distance | 60m |
| Outdoor wireless point to point distance | 600m |
| Working temperature range | from -10 to +55 °C |
| Umidity | Max 95% |
| External power supply | Wall-plug switching, input 100-240VAC ±10% 47-63Hz, changeable plug; output 7,5VDC – 12W |
| Battery | 4 x AA MiMh 2100mAh |
| Autonomy | >24h |
| Languages | English- Spanish – Italian – German – French |
| MRH technology | yes |
| Standalone mode | yes |
| Single phase/Double phase networks | yes |
| Three phase 4 wires, balanced networks | yes |
| Three phase 3 wires, balanced networks | yes |
| Three phase 4 wires, unbalanced networks | yes |
| Three phase 3 wires, unbalanced networks | yes |
| Solar measurements | yes |
| Power analisys | V, I, P, Q, S, F, PF, THD(V)%, THD(I)%, cosj, j, peaks, min, max, mid, max. demand, ecc. |
| Counters | kWh, kVArh, kVAh (used and generated) |
| Waves shape | V e I |
| Harmonics | Values and spectrum up to 50° |
| Sags | Dips, swells and net interruption |
| Transitory | Overcurrent and overtension |
| Test EN 50160 | yes |
| Starting currents | yes |
| Measurements in DC | yes |
| K factor | Up to 25° |
| Alarms | Video |
| Alarms logs | 5 on video |
| Hourly tarifs | up to 4 |
| Consumption costs | yes |
| Measurement campaign | Unlimited, up to SD completition |
| Display data refres | 1 sec. |
| Voltage (TRMS) | 4 input channels (3 + common neutral + 1 auxiliary) |
| Current (TRMS) | 5 input channels |
| Power | Active, reactive and apparent. Single phase and total |
| Energy counters | kWh, kvarh, kVAh |
| Harmonics analisys | Up to 50° |
| EN50160 analisys | from 500mS up |
| EN61724 analisys | potentially unlimited |
| Test CEI 82-25 | yes: standalone and network |
| Transitional analisys | Overcurrent, overvoltage and starting currents |
| CE conformity | 93/68/CEE (B.T. electrical materials); |
| 89/336/CEE e 2004/108/CE (EMC) | |
| 2006/95/CE – 72/23/CEE (LVD – Low voltages); | |
| 2002/95/CE (RoHS – Dangerous materials restrictions); | |
| 2002/96/CE e 2003/108/CE (WEEE/RAEE – Wasted electrical and electronics materials). | |
| Safety | EN 61010-1 |
| EMC | EN 61326 |
| EN 61326/A1 | |
| EN 61326/A2 | |
| EN 61326/A3 | |
| Temperature | IEC 60068-2-1 (working) |
| IEC 60068-2-2 (storage) | |
| Vibrations | IEC 60068-2-6 |
| Umidity | IEC 60068-2-30 (umidity) |
| Overload | IEC 60947-1 |
| 4NANQDE | NANOVIP DEVICE ELETTRICO |
| 4NANQS | NANOVIP QUADRA MASTER SOLARE |
| 4NANQ | NANOVIP QUADRA MASTER |
| 4NANQDS | NANOVIP DEVICE SOLARE |
| 4NANQD | NANOVIP QUADRA MASTER PINZE 1000A |
| 4NANQDED | NANOVIP DEVICE ELETTRICO PINZE 1000A |
| 4NANQN | NANOVIP QUADRA MASTER SENZA PINZE |
| 4NANQA | NANOVIP QUADRA MASTER 3x200A |
| 4NANQB | NANOVIP QUADRA MASTER 3x200A + 3x3kA |
| 4NANQC | NANOVIP QUADRA MASTER 3x200A + 3x1kA + 3x3kA |
| 4NANQDGP | NANOVIP QUADRA MASTER DEVICE GLOBALE DGP |
| 4NANQKDE | NANOVIP QUADRA KIT MULTIS |
| 4NANQKDS | NANOVIP QUADRA KIT SOLIS |
| 4NANQKDGP | NANOVIP QUADRA KIT ALIUM |
| 4NANQDEN | NANOVIP DEVICE ELETTRICO SENZA PINZE |
| 4NANQDSN | NANOVIP DEVICE SOLARE SENZA PINZE |
| PART | Quantity | Standard/Option |
| NanoVIP QUADRA master | 1 | Standard |
| Batteria | 1 | Standard |
| Cavi di tensione | 4 | Standard |
| Coccodrilli | 4 | Standard |
| Captori magnetici | 4 | Standard |
| microSD 4Gb | 1 | Standard |
| microSD adattatore | 1 | Standard |
| Alimentatore esterno con adattatori | 1 | Standard |
| Valigia rigida | 1 | Standard |
| Imballo | 1 | Standard |
| Certificato di calibrazione | 1 | Standard |
| Pinze amperometriche AC | 3 o più | Option – In base al modello |
| Pinze amperometriche DC | 1 or more | Option – In base al modello |
