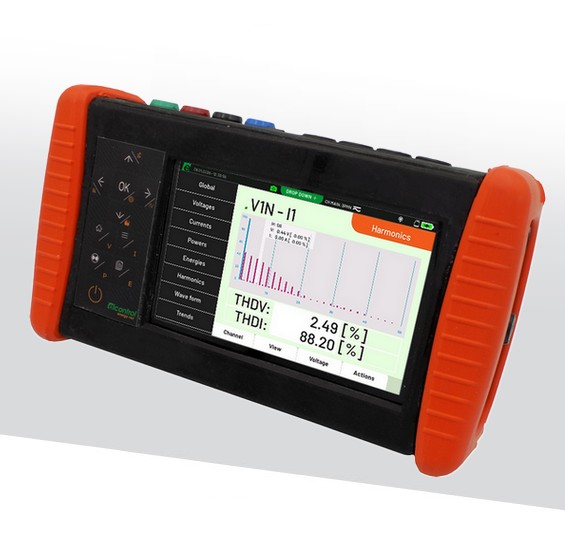

NANOVIP® KUBA™
Analizzatore portatile Classe-A della qualità dell’energia di reti elettriche
NanoVIP® KUBA™ è un analizzatore portatile di alta gamma di qualità dell’energia in Classe A per sistemi monofase, bifase e trifase (bilanciati e sbilanciati), a media e bassa tensione.
NANOVIP® KUBA™ è un analizzatore di qualità dell’energia di Classe A moderno, potente e portatile, sviluppato per i professionisti che lavorano sulle reti elettriche più complesse.
Può essere utilizzato su reti monofase, bifase e trifase (bilanciate e sbilanciate, a 3 o 4 fili), a bassa e media tensione.
Precisione delle misurazioni conforme ai requisiti della norma EN61000-4-30 Classe A.
Il campionamento a 16 bit su due linee di misura completamente indipendenti (principale e ausiliaria) garantisce un’eccellente precisione e accuratezza, nonché la capacità di misurare l’efficienza in tempo reale di UPS, inverter e trasformatori.
Campionamento e misurazioni conformi ai requisiti della norma EN61000-4-30 Classe A.
Il Classe A più compatto e leggero
- Display touch da 5 pollici con risoluzione 800×480
- Utilizzabile su reti: monofase, bifase, trifase bilanciate con o senza neutro, trifase sbilanciate con o senza neutro
- Analisi energetica completa (V, I, P, Q, S, F, PF, THD%, valori istantanei / minimi / massimi / medi, contatori di energia assorbita e generata sia trifase che per ciascuna fase) secondo la norma EN50160.
- Due linee di misura completamente indipendenti (principale e ausiliaria) per il monitoraggio in tempo reale dell’efficienza di UPS, inverter e trasformatori.
- Test e report di conformità EN50160
- Campionamento continuo a 16 bit secondo EN61000-4-30
- Squilibri, armoniche, interarmoniche e flicker secondo EN61000-4-7
- Dips, swells e interruzioni da 10 ms
- Transitori da 156 microsecondi
- Rilevamento e report degli eventi per canale
- Impostazione di 4 fasce tariffarie con visualizzazione dei relativi costi
- Verifica automatica del corretto collegamento dei cavi di tensione e dei sensori di corrente
- Batterie ricaricabili ad alta capacità che garantiscono oltre 8 ore di lavoro
- Canale di comunicazione USB veloce
- Connettività Wi-Fi e/o 4G (a seconda del modello)
- Accesso gratuito a NanoVIP Cloud (modelli Wi-Fi e 4G)
- Power bank (opzionale) per estendere l’autonomia della batteria a diversi giorni
impieghi
Il NanoVIP KUBA è uno strumento Classe A maneggevole, compatto e leggero rivolto sia a coloro che vogliono operare sui propri impianti che a professionisti del settore che necessitano di dettagliate e precise analisi della qualità dell’energia; NanoVIP consente in maniera facile ed intuitiva di:
- Analizzare gli eventi di linea più insidiosi, grazie alla straordinaria capacità di campionamento
- Verificare le forme d’onda di inizio e fine evento di tutti i canali attivi in quel momento
- Tenere sotto controllo i carichi, i consumi e i relativi costi di rete
- Controllare in servizio il corretto dimensionamento degli impianti
- Prevenire i rischi per surriscaldamento e carenze d’isolamento dovuti ad alti contenuti armonici
- Risolvere correttamente i problemi di rifasamento
- Individuare ed eliminare punte di carico e superi di potenza al fine anche di ridurre l’impegno elettrico contrattuale
- Verificare e valutare i rendimenti di gruppi di continuità, con misure ac/dc
- Misurare segnali anche non simmetrici per controlli pwm su inverter
- Individuare presenza di armoniche, interruzioni, sovraccarichi o buchi di tensione potenzialmente dannosi per macchinari e impianti
- Intercettare fluttuazioni e variazioni veloci dei segnali di corrente e tensione
- Misurare le correnti di spunto di motori e macchinari elettrici
| Standard | IEC61000-4-30 Class A |
| Dimensioni | 203x116x53mm |
| Sicurezza | 1000V CAT III |
| Grado di protezione | IP30 |
| Peso | 850g. |
| Display | 5 pollici touch LCD 800×480 pixels double layer graphic |
| Linguaggi | English- Spanish – Italian – German – French |
| Communicazione | USB – PC |
| Memoria interna | 2Mb |
| Memoria esterna | Micro SD (8GB min.ied) |
| Range temperaturae | -10 a +55 °C |
| Unidità | Max 95% |
| Alimentazione | Wall-plug switching, input 100-240VAC ±10% 47-63Hz, adattatori internazionali; output 7,5VDC – 12W |
| Batteria | 4 x AA MiMh 2700mAh |
| Autonomia | >10h |
| Sistemi monofase/bifase | – |
| Sistemi trifase 4 fili, equilibrati | – |
| Sistemi trifase 3 fili, equilibrati | – |
| Analisi energetica tradizionale | V, I, P, Q, S, F, PF, THD(V)%, THD(I)%, cosj, j, picchi, minimi, massimi, medie, max. demand, ecc. |
| Contatori | kWh, kVArh, kVAh sia assorbiti che generati |
| Forme d’onda | V e I |
| Armoniche | Valori e spettro fino alla 50ma |
| Sags | Dips, swells e interruzioni di rete |
| Transitori veloci | Sovracorrenti e sovratensioni |
| Test EN 50160 | – |
| Corrente di spunto | – |
| Misure in DC | – |
| K factor | Fino al 25mo ordine |
| Allarmi | A video |
| Log allarmi | 5 a video |
| Fasce tariffarie | 4 |
| Costi energetici | – |
| Campagne di misura | Illimitate, fino a riempimento scheda di memoria |
| Periodicità di rinfresco dei dati a video | 1 sec. |
| Tipo di collegamenti possibili | Rete trifase (3 o 4 fili) bifase (2 fili) e monofase |
| Tipo di rete collegabile | Bassa e Media Tensione (BT e MT) |
| TENSIONE (TRMS) | 4 canali in ingresso (3 + neutro in comunue + 1 ausiliario) |
| CORRENTE (TRMS) | 5 ingressi indipendenti |
| POTENZE | Attiva, reattiva e apparente. Singola fase e totale |
| CONTATORI DI ENERGIA | kWh, kvarh, kVAh |
| ANALISI ARMONICA | Fino al 50mo ordine |
| ANALISI parametri EN50160 | Interruzioni, Buchi tensione e sovratensioni da 500mS |
| ANALISI Transitori | Sovratensioni, sovracorrenti e correnti di spunto |
| Conformità CE | 93/68/CEE (materiale elettrico in B. T.); |
| 89/336/CEE e 2004/108/CE (EMC – Compatibilità Elettromagnetica) | |
| 2006/95/CE – 72/23/CEE (LVD – Bassa Tensione); | |
| 2002/95/CE (RoHS – Restrizioni all’uso di Sostanze Pericolose); | |
| 2002/96/CE e 2003/108/CE (WEEE/RAEE – Rifiuti Apparecchiature Elettriche ed Elettroniche). | |
| Sicurezza | EN 61010-1 |
| Compatibilità elettromagnetica (EMC) | EN 61326 |
| EN 61326/A1 | |
| EN 61326/A2 | |
| EN 61326/A3 | |
| Temperatura | IEC 60068-2-1 (temperatura di funzionamento) |
| IEC 60068-2-2 (temperatura di conservazione) | |
| Vibrazioni | IEC 60068-2-6 |
| Umidità | IEC 60068-2-30 (umidità) |
| Sovraccarico | IEC 60947-1 |
| 4NANK | NANOVIP KUBA WITH 3xTRUEFLEX CLAMP 600mm 3kA |
| 4NANKA | NANOVIP KUBA CON 3xCLAMP CT 200A/1VAC |
| 4NANKB | NANOVIP KUBA CON CLAMPS 3x200A + 3x3kA |
| 4NANKC | NANOVIP KUBA CON CLAMPS 3x5A + 3x200A + 3x1000A |
| Codice | Quantità | Standard/Opzione |
| NanoVIP KUBA | 1 | Standard |
| Batteria | 1 | Standard |
| Cavi di tensione | 4 | Standard |
| Coccodrilli | 4 | Standard |
| microSD 8Gb min | 1 | Standard |
| Alimentatore esterno con adattatori | 1 | Standard |
| Borsa | 1 | Standard |
| Imballo | 1 | Standard |
| Certificato di calibrazione | 1 | Standard |
| Pinze amperometriche AC | 3 o più | Option – In base al modello |
| Pinze amperometriche DC | 1 or more | Option – In base al modello |
