Regolatori di livello
I regolatori di livello Elcontrol coniugano l’economicità e la versatilità alla robustezza dei prodotti 100% Made in Italy; disponibili sia per rmontaggio a pannello (RL) che in guida DIN (RLD), dispongono di un ampia gamma di accessori, anch’essi 100% Made in Italy.
I regolatori di livello Elcontrol permettono con le serie RL, RL2 e RLD un completo controllo dei livelli di serbatoi con un’ampia scelta di opzioni di funzionamento; i regolatori di livello FS, offrono la massima semplicità di un funzionamento ON/OFF con diverse modalità di applicazione.
| Modello | Fissaggio | Utilizzo | |
|---|---|---|---|
| RLD |  |
Guida DIN | Controllo del livello |
| RL |  |
UNDECAL | Controllo del livello |
| RL2 | |
OCTAL | Controllo del livello |
| FS |  |
DADO | On/OFF |

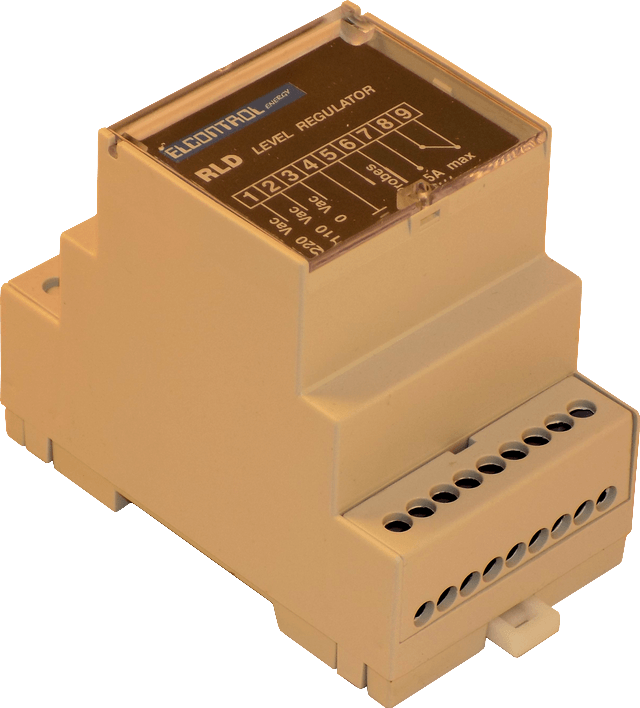

| Codice | 1FAAL | 1FAAM |
| Fissaggio | Guida DIN | Guida DIN |
| Funzionamento | A conduzione liquido | A conduzione liquido |
| Alimentazione | 24/48 VAC | 110/220 VAC |
| Consumo | 3 VA | 3VA |
| Uscita | 5A / 250 VAC | 5A / 250 VAC |
| Distanza max (elettrodi – controller) | 50 m (cavo 0,5mm2) | 50 m (cavo 0,5mm2) |
| Isolamento (alimentazione sonda) | 10 microF | 10 microF |
| Isolamento (alimentazione sonda) | 2500 VAC | 2500 VAC |
| Isolamento (Contatti A) | 1000 VAC | 1000 VAC |
| Tensione di Break Down | 1000My a 500 VDC | 1000My a 500 VDC |
| Tempo di risposta I/O | 20 msec | 20 msec |
| Tempo di risposta riassetto | 0,5 sec | 0,5 sec |
| Range temperatura | -20°C, +60°C | -20°C, +60°C |
| Umidità | Max 80% | Max 80% |
| Materiale | NORYL | NORYL |

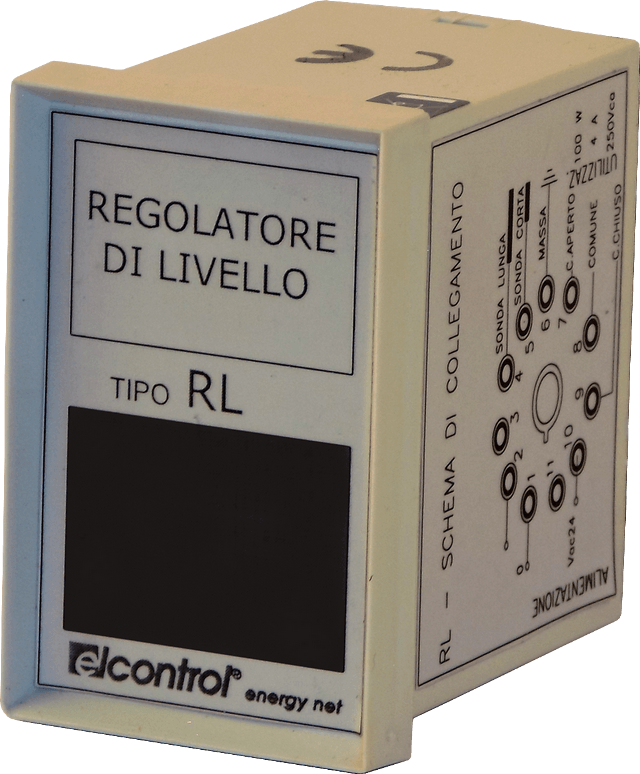

| Codice | 1FAAA | 1FAAB | 1FAAC | 1FAAD | 1FAAE |
| Fissaggio | Pannello | Pannello | Pannello | Pannello | Pannello |
| Zoccolatura | UNDECAL | UNDECAL | OCTAL | OCTAL | OCTAL |
| Funzionamento | A conduzione liquido | A conduzione liquido | A conduzione liquido | A conduzione liquido | A conduzione liquido |
| Alimentazione | 24 VAC | 110/220 VAC | 24 VAC | 110 VAC | 220 VAC |
| Consumo | 3 VA | 3 VA | 3 VA | 3 VA | 3 VA |
| Uscita | 5A / 250 VAC | 5A / 250 VAC | 5A / 250 VAC | 5A / 250 VAC | 5A / 250 VAC |
| Distanza max (elettrodi – controller) | 50 m (cavo 0,5mm2) | 50 m (cavo 0,5mm2) | 50 m (cavo 0,5mm2) | 50 m (cavo 0,5mm2) | 50 m (cavo 0,5mm2) |
| Isolamento (alimentazione sonda) | 10 microF | 10 microF | 10 microF | 10 microF | 10 microF |
| Isolamento (alimentazione sonda) | 2500 VAC | 2500 VAC | 2500 VAC | 2500 VAC | 2500 VAC |
| Isolamento (Contatti A) | 1000 VAC | 1000 VAC | 1000 VAC | 1000 VAC | 1000 VAC |
| Tensione di Break Down | 1000My a 500 VDC | 1000My a 500 VDC | 1000My a 500 VDC | 1000My a 500 VDC | 1000My a 500 VDC |
| Tempo di risposta I/O | 20 msec | 20 msec | 20 msec | 20 msec | 20 msec |
| Tempo di risposta riassetto | 0,5 sec | 0,5 sec | 0,5 sec | 0,5 sec | 0,5 sec |
| Range temperatura | -20°C, +60°C | -20°C, +60°C | -20°C, +60°C | -20°C, +60°C | -20°C, +60°C |
| Umidità | Max 80% | Max 80% | Max 80% | Max 80% | Max 80% |
| Materiale | ABS | ABS | ABS | ABS | ABS |

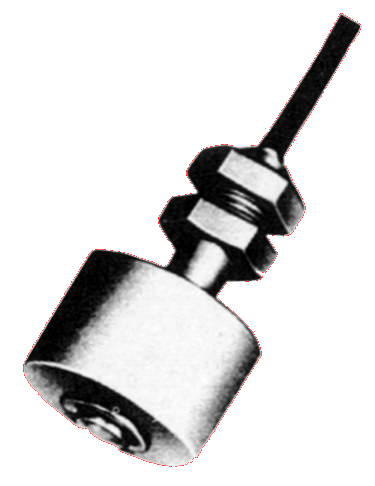

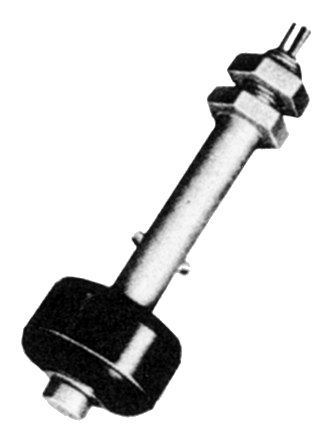

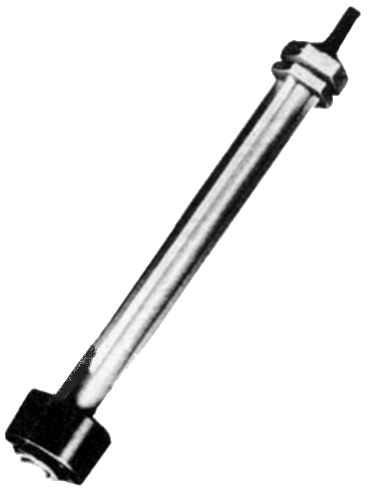

| Codice | PJAFU | PJAAA | PJAAB | PJAAC | PJAAF |
| Modello |
Seeger in nylon |
|
|
|
|

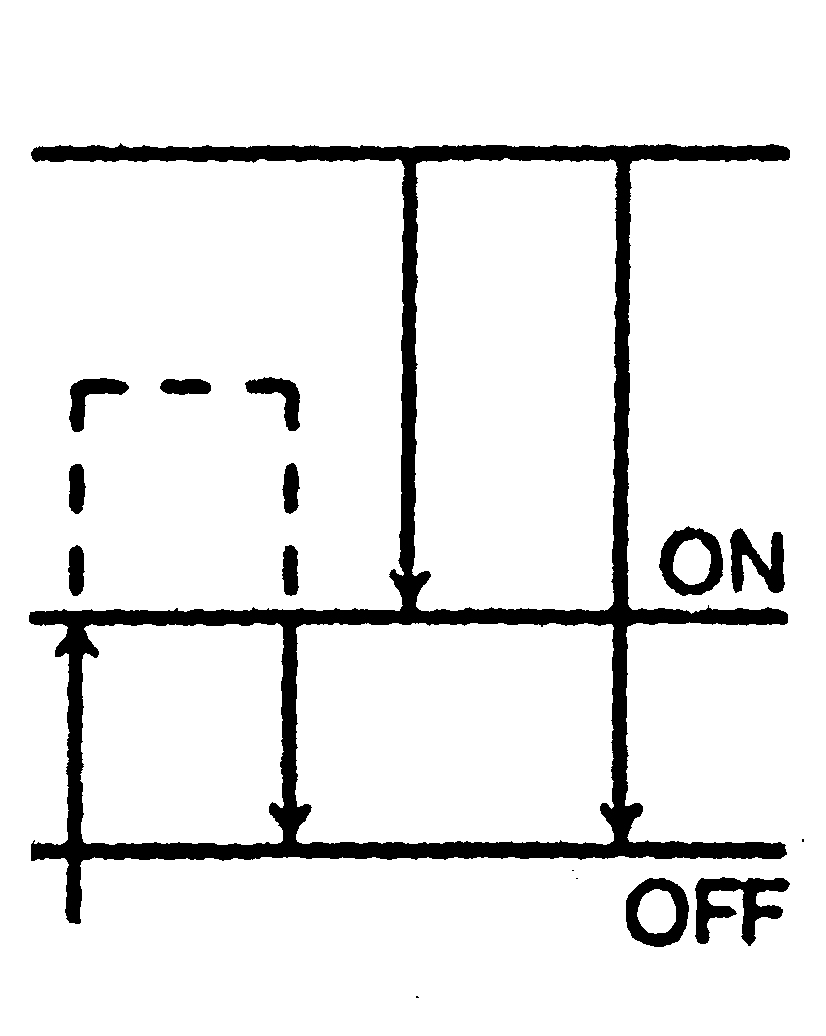

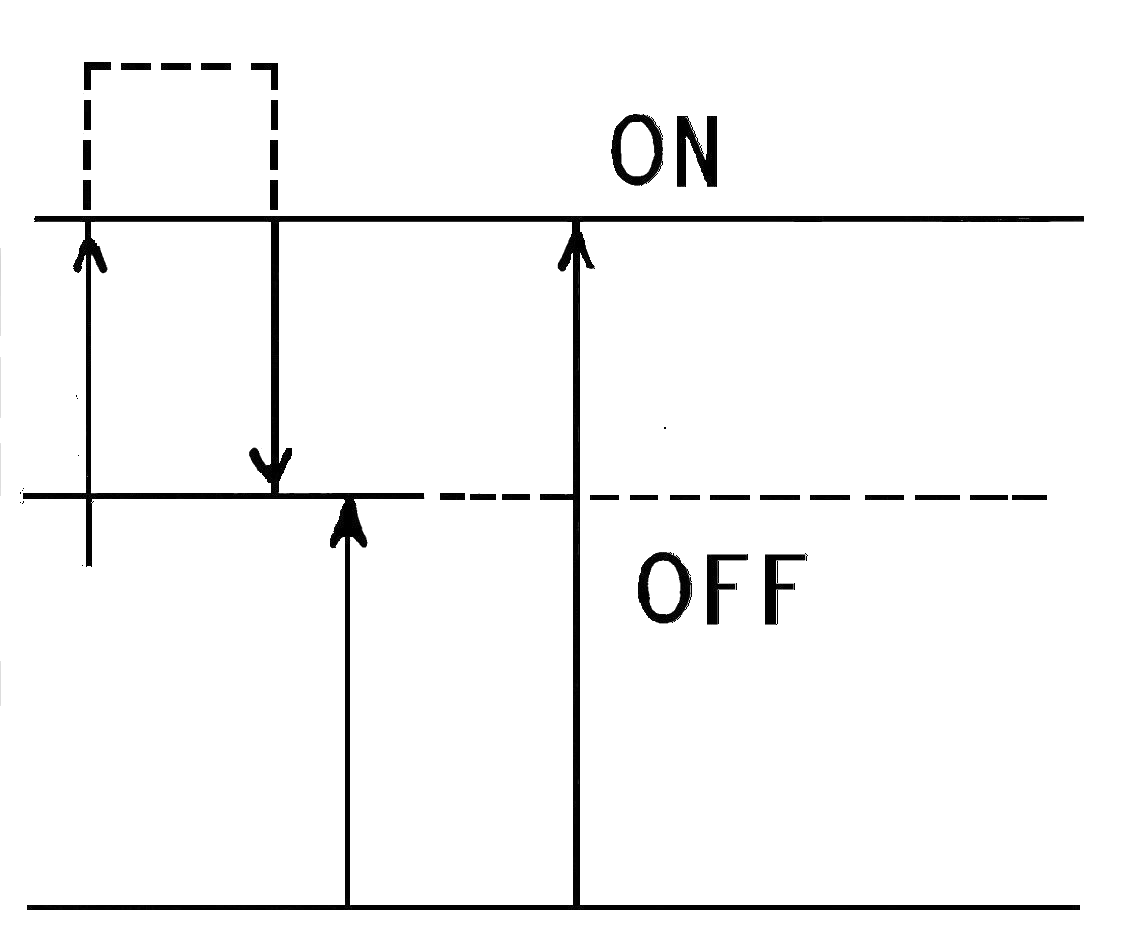

| Funzionamento |  |
 |
  |
 |
 |
| Per liquidi con densità | 1,00 | 1,00 | 1,00 | 0,79 (gasolio) | 0,79 (gasolio) |
| Corsa del galleggiante dal piano (ON) | min 10,5 mm | max 17,5 mm | max 17,5 mm | min 34,0 mm | max 113,8 mm |
| Corsa del galleggiante dal piano (OFF) | max 16,0 mm | min 10,5 mm | min 10,5 mm | max 41,0 mm | min 106,2 mm |
| Potenza commutabile | 50 W | 50 W | 50 W | 10 W | 10 W |
| Massima tensione commutabile | 200 VDC/VAC | 200 VDC/VAC | 200 VDC/VAC | 100 VDC/VAC | 100 VDC/VAC |
| Massima corrente | 1A (DC), 0,6A (CA) | 1A (DC), 0,6A (CA) | 1A (DC), 0,6A (CA) | 1A (DC), 0,6A (CA) | 0,2A (DC/CA) |
| Tensione di breakdown (contatti) | 250VDC | 250VDC | 250VDC | 250VDC | 250VDC |
| Tensione di breakdown (contenitore) | 1800 VDC | 1800 VDC | 1800 VDC | 1800 VDC | 1800 VDC |
| Resistenza isolamento (contatti) | 100 MOhm | 100 MOhm | 100 MOhm | 100 MOhm | 100 MOhm |
| Resistenza isolamento (contenitore) | 100 MOhm | 100 MOhm | 100 MOhm | 100 MOhm | 100 MOhm |
| Resistenza di contatto iniziale | 200 MOhm | 200 MOhm | 200 MOhm | 200 MOhm | 200 MOhm |
| Range temperatura | -10°C, +60°C | -10°C, +60°C | -10°C, +60°C | -10°C, +60°C | -10°C, +60°C |
| Umidità | Max 80% | Max 80% | Max 80% | Max 80% | Max 80% |
| Materiale stelo | Resina Polipropilene | Resina Polipropilene | Resina Polipropilene | Nylon 6 | Nylon 6 |
| Materiale galleggiante | Polipropilene espanso | Polipropilene espanso | Polipropilene espanso | NBR espansa | NBR espansa |
| Lunghezza cavo | 300 mm | 300 mm | 300 mm | 300 mm | 300 mm |
| Modello | Codice | Utilizzo | |
|---|---|---|---|

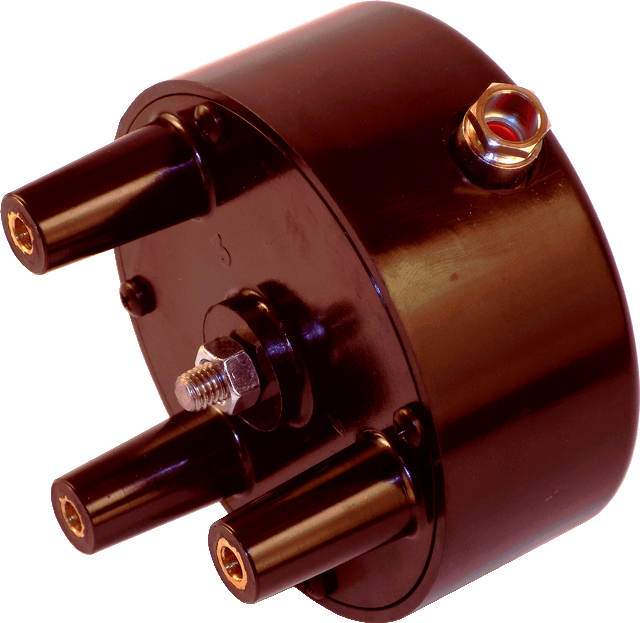

| SL-3 |  |
1HAAA | Portasonde stagno in bakelite adatto per sonde inox: 50, 100, 200 e 300 cm |
| SMM |  |

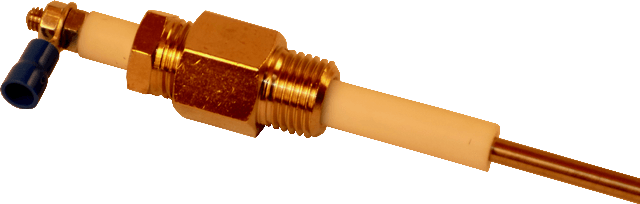

1JAAF (25 cm) 1JAAG (50 cm) 1JAAH (100 cm) |
Sonde in acciaio inox, stagne adatte a pressioni fino a 6 atm con filetto 1/4″ GAS. Sonda passante in teflon con lunghezze standard da 25, 50 e 100 cm. |
| SMM3 |  |

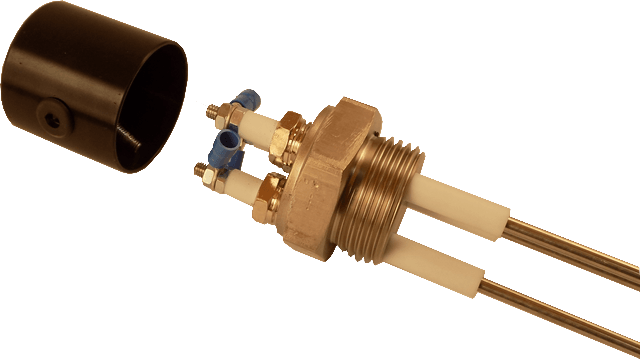

1JAAI | Porta sonde adatto per pressioni fino a 6 atm con filetto 1″ GAS completo di 3 elettrodi in acciaio inox con passante in teflon. Lunghezza standard 50 cm. |
| SM3 | |
1JAAJ | Porta sonde adatto per pressioni fino a 6 atm con filetto 2″ GAS completo di 3 elettrodi in acciaio inox con passante in teflon. Lunghezza standard 100cm. |
| SONDE INOX | 1JAAA (50 cm) 1JAAB (100 cm) 1JAAC (200 cm) 1JAAD (300 cm) |
Sonde inox complete di filettatura terminale M6. Lunghezze standard 50, 100, 200 e 300 cm. |
