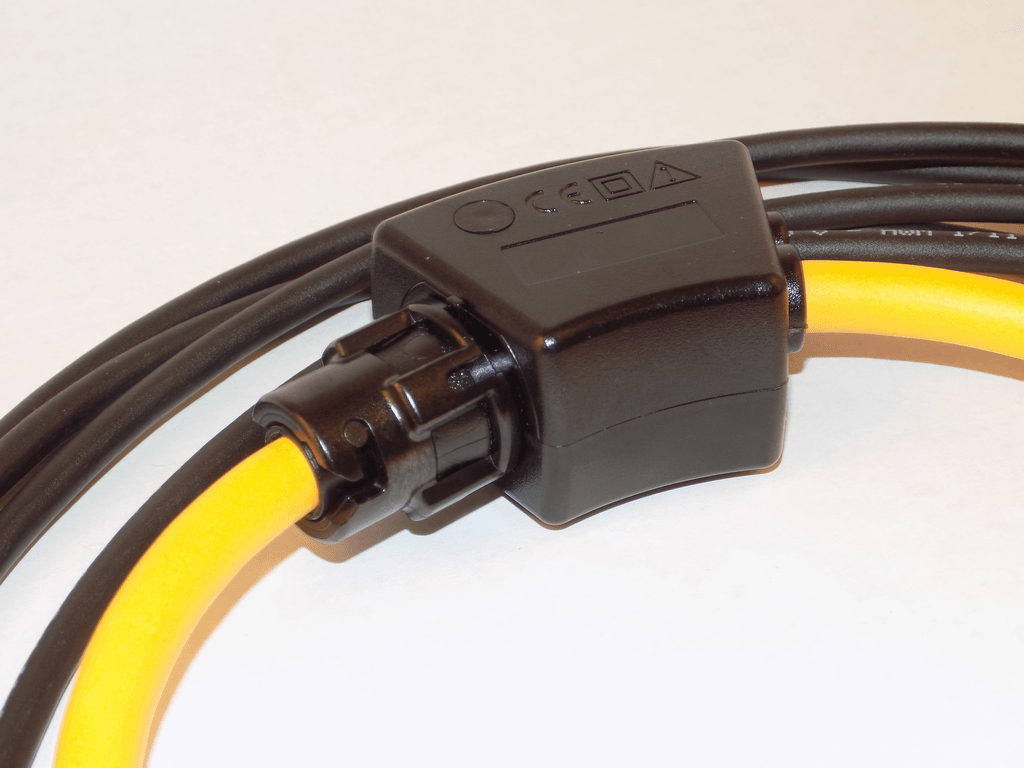

Sensore di corrente Rogowski UltraFlex
Il nuovo sensore di corrente rogowski UltraFlex™ è ora disponibile per tutti gli analizzatori di qualità dell’energia NanoVIP®; la gamma attuale di sensori di corrente Elcontrol con bobine Rogowski si estende quindi ora fino a 6000 A, con bobine lunghezze da 40 cm a 80 cm.
Con UltraFlex™ si arricchisce ulteriormente la gamma di accessori NanoVIP®.
UltraFlex™ è fornita di serie per una corrente massima di 6.000 A e 60 cm di lunghezza della bobina; è caratterizzato da una precisione molto elevata e stabile e, naturalmente, viene automaticamente riconosciuta da qualsiasi analizzatore di qualità della potenza NanoVIP® di ultima generazione.
Brochure sensore di corrente UltraFlex™ 400 kb 124 downloads
Sensore di corrente Rogowski per correnti fino a 6000A e cordone sensibile di 600mm ...UltraFlex™ può essere fornita con range di corrente personalizzato (fino a 15000A) come con lunghezza di bobinadiversa: richiedi un preventivo a vendite@elcontrol-energy.net
| Measured range | 6000A (optionally higher currents can be provided) |
| Operating voltage | 600V rms or DC (CAT IV) 1000V rms or DC (CAT III) |
| Voltage at sensor terminals (2) | 19,55µV/A at 50Hz on 10kΩ load |
| Accuracy | ≤ 2% |
| Frequency range | approximately 8 Hz to 20 kHz the range depends on the coil length |
| Test voltage | 7400 Vrms / 1 min |
| SAFETY | |
| Electrical safety | EN61010-1, EN61010-031, EN61010-2-031, EN61010-2-032 standards |
| (1) Conditions of reference | 23 °C ± 2 °C, 20% to 75% RH Position of conductor measured: centred in the measurement coil Shape of measurement coil: quasi-circular Measurement instrument input impedance (oscilloscope) ≥ 1 MΩ Frequency and form of signal measured: 40 to 400 Hz sinusoidal |
| (2) Output levels | The Rogowski coil output is proportional to the rate of change of current. The calculation formula is: Ampere rms x Hertz x K x 10-6, where K depends on manufacturing. The K value is 2 for 100 mV model and 0.8 for 40 mV model. |
